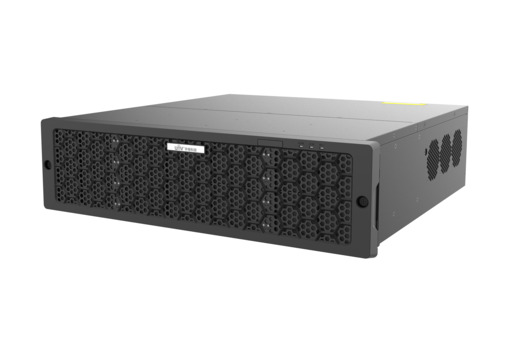

VMS-B230-A16-U16
综合管理一体机
产品介绍
• 超强管理：支持对IPC、NVR、智能设备、智能识别门禁、门禁控制器、出入口、云端设备、解码器、网络键盘、门禁主机、报警主机、扩展柜等统一接入管理
• 超强存储：16个SATA盘位，可通过miniSAS接口扩展2个16盘存储扩展柜，最大实现48盘位存储，支持录像备份
• 超强解码：3屏16路1080P解码输出（2*HDMI、1*VGA）
• 超大带宽：支持接入512Mbps、存储512Mbps、转发384Mbps
• 强兼容性：支持标准ONVIF、GB/T28181协议、视图库协议、RTSP协议
• 强扩展性：支持设备主从扩展，转发性能、存储容量线性增加
• 多种业务：支持实况、回放、轮巡、视图、电视墙、电子地图、语音对讲、语音广播、报警联动等基础功能，还支持周界、人员检测、智能识别、卡口、出入口、门禁、考勤、结构化检测、人数统计、数据检索等智能化功能
• 灵活访问：支持PC客户端（C/S、B/S）、移动客户端（IOS、Android）
• 超强稳定：嵌入式Linux一体机、双BIOS操作系统、支持双电源、支持双机热备
• 安全可靠：支持802.1x认证、ARP防攻击、HTTPS安全链接、SSH安全开关；支持网络容错、负载均衡、多IP设定、安全密码、IP地址过滤
• 精细运维：支持多元数据融幕，支持查看服务器状态、设备通道在线情况、硬盘情况、在线用户、带宽统计、丢包率统计、日志查询等运维统计功能
• 接口丰富：4个千兆以太网口、2个千兆光口、24路报警输入8路报警输出接口
• 超强存储：16个SATA盘位，可通过miniSAS接口扩展2个16盘存储扩展柜，最大实现48盘位存储，支持录像备份
• 超强解码：3屏16路1080P解码输出（2*HDMI、1*VGA）
• 超大带宽：支持接入512Mbps、存储512Mbps、转发384Mbps
• 强兼容性：支持标准ONVIF、GB/T28181协议、视图库协议、RTSP协议
• 强扩展性：支持设备主从扩展，转发性能、存储容量线性增加
• 多种业务：支持实况、回放、轮巡、视图、电视墙、电子地图、语音对讲、语音广播、报警联动等基础功能，还支持周界、人员检测、智能识别、卡口、出入口、门禁、考勤、结构化检测、人数统计、数据检索等智能化功能
• 灵活访问：支持PC客户端（C/S、B/S）、移动客户端（IOS、Android）
• 超强稳定：嵌入式Linux一体机、双BIOS操作系统、支持双电源、支持双机热备
• 安全可靠：支持802.1x认证、ARP防攻击、HTTPS安全链接、SSH安全开关；支持网络容错、负载均衡、多IP设定、安全密码、IP地址过滤
• 精细运维：支持多元数据融幕，支持查看服务器状态、设备通道在线情况、硬盘情况、在线用户、带宽统计、丢包率统计、日志查询等运维统计功能
• 接口丰富：4个千兆以太网口、2个千兆光口、24路报警输入8路报警输出接口
| 工作温度 | 描述 |
| 工作环境温度 | -10°C～55°C |
| 工作湿度 | 描述 |
| 工作环境湿度 | 10%-90% （无冷凝） |
| 操作系统 | 描述 |
| 操作系统 | Linux |
| 内存 | 描述 |
| 内存 | 4GB |
| 硬盘 | 描述 |
| 硬盘(出厂不带硬盘） | 16 |
| 盘位 | 16 |
| 接口 | 描述 |
| USB | USB2.0 x 2、USB3.0 x 2 |
| VGA接口 | 1 |
| HDMI接口 | 2 |
| RS485 | 1 |
| RS232 | 1 |
| 告警 | 24入8出 |
| 存储扩展口 | 2*miniSAS |
| 网口 | 描述 |
| 网口 | 4*GE电口+2*GE光口 |
| 电源 | 描述 |
| 12V DC 输出 | 1个 |
| 一次电源输入 | 标配单电源，可选双电源，可热插拔 |
| 电源 | 交流供电，100～240VAC 支持双电源冗余 |
| 电源扩展槽位（电源PSU1） | 标配1个300W电源，可扩展1+1冗余 |
| 整机功耗 | 描述 |
| 整机功耗 | <50W（不含硬盘） ≤165W（含硬盘） |
| 物理尺寸 | 描述 |
| 尺寸（带面板） (高×深×宽) | 3U高度，支持19"标准机柜安装 130.5mm*489.4mm*481.6mm （面板可拆卸后安装硬盘） |
| 重量 | 描述 |
| 重量 | ≤ 10.0 Kg（不带子卡、电源、硬盘） |
| 客户端电脑要求 | 描述 |
| 客户端电脑要求 | 64位版本：操作系统：Microsoft Windows 7/Windows 8/Windows 10 64位操作系统 CPU：Intel Core i5 3.1 GHz 或以上 内存：4GB及以上 32位版本：操作系统：Microsoft Windows 7/Windows 8/Windows10 32/64位操作系统 CPU：Intel Pentium IV 3.0 GHz及以上，推荐4 Cores、3.0GHz 内存：2GB及以上 注：64位操作系统须兼容32位软件 Mac版本：操作系统：Mac OS 10.11及以上 CPU：Intel Core i5 3.1 GHz 或以上 内存：4GB及以上 |
| 存储性能 | 描述 |
| 存储性能单盘最高（T） | 16 |
| 存储性能 | 主机支持16个SATA接口，支持硬盘热插拔，单盘最高16T硬盘 支持RAID0、RAID1、RAID5、RAID6、RAID10、RAID50、RAID60 支持2台存储扩展柜，最大可扩展32盘256T存储，扩展柜单盘最高8T硬盘 （扩展柜支持：1、DE-S108扩展柜，8个SATA硬盘接口，各接口最高支持8T硬盘； 2、DE-S116扩展柜，16个SATA硬盘接口，各接口最高支持8T硬盘） |
| 管理性能 | 描述 |
| 总设备管理能力（台） | 1000 |
| 总通道管理能力（路） | 2000 |
| 总编码通道管理能力（路） | 2000 |
| 云设备管理能力（台） | 256 |
| 国标接入设备管理能力（台） | 100 |
| Onvif接入设备管理能力（台） | 1000 |
| 智能编码设备管理能力（台） | 100 |
| 门禁设备管理能力（台） | 128 |
| 解码设备管理能力（台） | 30 |
| EZAgent管理能力（个） | 20 |
| 网络硬盘接入数（个IPSAN） | 8 |
| 网络键盘管理能力（台） | 50 |
| 安全网关设备管理能力（台） | 128 |
| 用户管理能力（个） | 1000 |
| 同时在线用户管理能力（个） | 300 （远程在线用户≤64个（通过P2P方式在线用户，包括但不限于手机客户端在线用户）） |
| 管理从机能力（台） | 10 |
| 管理从机能力描述 | 10台，从机达到4台后，主机仅参与管理 |
| 码流性能 | 描述 |
| 接入码流带宽（Mbps） | 512 |
| 出口码流带宽（Mbps） | 384 |
| 存储码流带宽（Mbps） | 512 |
| 录像存储码流路数 | 256路 （ipsan存储+普通存储+备份存储总共是256路。ipsan存储规格是150路） |
| 图片性能 | 描述 |
| 智能图片存储路数 | 256 |
| 图片上报性能 | 支持接收车辆、人员图片100张/s； （如果单接收智能识别的人员图最大可达150张/S） |
| 告警性能 | 描述 |
| 告警接收转发性能（条/S） | 300 |
| 中心回放性能 | 描述 |
| 中心回放路数 | 24 |
| 中心解码能力 | 描述 |
| 解码能力 | 3口共支持4路 4K@30, 16路1080p@30, 36路720p@30, 64路D1@30 |
| 解码分辨率 | 12MP/8MP/6MP/5MP/4MP/3MP/1080P/960P/720P/960H/D1/2CIF/CIF/QCIF |
| 自带解码输出口 | 支持2个HDMI，1个VGA三口输出，最大支持双口 HDMI 同时4K输出（此时VGA将不可用） |
| 数据存储性能 | 描述 |
| 告警日志最大存储 | 20W |
| 操作日志最大存储 | 20W |
| 人员抓拍记录最大存储 | 500W |
| 人员告警记录最大存储 | 500W |
| 过车记录最大存储 | 500W |
| 结构化机非人记录最大存储 | 500W |
| 门禁出入记录最大存储 | 500W |
| 实况 | 描述 |
| 实况 | 支持按通道、视图播放实况 支持单屏1 / 3/ 4 / 5 / 6/ 7 / 8 / 9 / 10 / 13 / 16 / 17 / 25 / 32 / 36 / 64画面分割 支持自定义分屏 支持3/7分屏走廊模式 支持3个辅屏播放 支持视图、轮巡、抓图、数字放大、云台控制、巡航、鱼眼、5ePTZ、枪球联动、多目模式、及时回放、录像、画面叠加水印等 |
| 回放 | 描述 |
| 回放 | 支持播放保存在平台或NVR上的录像 支持回放类型：普通录像、标签录像、锁定录像、智能检索、事件录像、智能录像 普通录像回放支持1 / 3 / 4 / 5 / 6 / 7 / 8 / 9 / 10 / 13 / 16分屏 单客户端最多支持16路同步回放(依托于NVR出回放流的性能) 支持倍速播放：-256、-128、-64、-32、-16、-8、-4、-2、-1、1/4、1/2、1、2、4、8、16、32、64、128、256 (依托于NVR出回放流的性能) 支持抓图、数字放大、剪辑、随流音频控制、锁定、标签、后退30秒/前进30秒控制、放大/缩小时间轴刻度、单帧回放、同步回放、时间轴预览、画面叠加水印等 支持录像下载，包含按文件、时间、标签、锁定等方式 |
| 电子地图 | 描述 |
| 电子地图 | 支持本地、在线（高德）地图，地图文件支持jpg、png和BMP格式 支持地图、热点（视频通道、报警输入、门禁）、热区增删改查 热点支持选择和自定义图标 支持实况、回放查看，实况最多4路，回放最多16路 发生报警的设备在地图上直接闪烁，支持查看、清除报警 地图资源限制800M存储空间，最多支持7层地图 |
| 电视墙 | 描述 |
| 电视墙 | 支持接入多型号解码设备建立电视墙 支持电视墙增删改查，编辑信息包含：名称、规格、分辨率、绑定/解绑解码通道 支持实况、回放、轮巡上墙 支持一键保存为场景，需要时快速调用，还原布局 支持信号源上墙、虚拟LED配置、屏幕开关控制 |
| 报警配置 | 描述 |
| 报警管理 | 支持报警订阅、报警级别自定义、报警时间模板、邮箱通讯录管理（BS客户端） 支持报警预案配置，增删改查、启用、停止报警预案，配置报警联动动作，如：实况、转到预置位、输出开关量、报警上墙（BS客户端还支持联动录像、邮件、蜂鸣器、抓图） 支持报警记录查询：实时报警、历史报警记录，历史报警可根据报警源、时间、报警状态、报警类型、报警级别查询记录 |
| 语音 | 描述 |
| 对讲 | 选择设备进行语音对讲 显示对讲设备实况 支持启停语音对讲，调节扬声器和麦克风音量 状态栏显示语音对讲状态 |
| 广播 | 添加、删除广播组成员，开启、停止语音广播 选择广播组中的指定一路音频播放随路音频 本地输入音频、本地输出音量调节 |
| 录像备份 | 描述 |
| 自动备份 | 支持自动备份：添加、编辑、删除、查看备份任务计划 支持手动停止/恢复备份 |
| 本地备份 | 支持本地备份：查询、预览、备份录像 支持备份介质分区查询、新建文件夹、格式化 支持备份任务进展查看 |
| 运行日志 | 描述 |
| 日志查询 | 支持告警日志查看和确认、支持查看操作日志 |
| 门禁管理 | 描述 |
| 门禁手动控制 | 门禁通道查询、状态显示、开/关门操作 |
| 门禁出入记录 | 出入记录查询、状态显示、重置/导出操作 支持体温、戴口罩状态 |
| 访客信息管理 | 访客登记、签离、权限组/黑名单配置 编辑访客信息、查看访客状态 |
| 门禁黑名单下发 | 用于门禁黑名单人员库管理和名单发给下行设备识别 |
| 黑名单报警记录 | 查询、状态显示、重置/导出操作 |
| 简单考勤 | 可通过时间、部门、姓名、人员编号等条件查询考勤情况，并可导出。 |
| 考勤管理 | 描述 |
| 考勤规则 | 设置自动计算考勤时间 |
| 人员排班 | 时间段设置、班次管理，人员排班管理 1、时间段设置支持 （1）普通时间段（设置上下班时间，有效签到签退时间范围，缺勤规则）和 （2）弹性时间段（设置弹性时长计算方式，每日工作时长，打卡时间切换点） 2、班次管理：支持设置和查看班次信息 3、排班管理：为人员分配班次，支持人员排班、取消排版 |
| 考勤处理 | 请假、补签和补签记录查询 1、请假支持建立、编辑、删除请假信息，假期类型支持请假（事假、病假、陪产假、产假、哺乳假、年休假、探亲假、丧假等）/因公外出 2、补签支持补签到和补签退操作 3、补签记录可根据人员/时间/处理类型查询补签记录，支持编辑、删除补签记录 |
| 考勤统计 | 原始数据、考勤明细、考勤汇总 1、原始数据支持查看查看人员进出的原始数据列表，支持按照部门、人员、时间、口罩佩戴情况、体温进行数据筛选，支持数据导出 2、考勤明细支持查看人员班次情况、签到签退时间、考勤状态、出勤时长、缺勤时长等信息，支持按照部门、人员、时间、考勤状态进行数据筛选，支持数据导出 3、考勤汇总支持查看人员考勤结果、考勤明细，支持按照部门、人员、时间进行数据筛选，支持数据导出 |
| 智能识别 | 描述 |
| 人员库管理 | 增删改查人员库信息，人员库最多支持128个，人员信息最多1W，人员底图最多5W 支持批量添加、删除、划归、取消划归、导入、导出等，支持基于姓名、身份证、性别等条件查询 |
| 目标匹配管理 | 目标匹配类型：匹配报警、不匹配报警 （报警记录可在数据检索模块查询） |
| 智能识别实况 | 支持查看视频点实况、展示抓拍和比对记录 支持体温和未佩戴口罩检测信息展示 （过人记录可在数据检索模块查询） |
| 卡口管理 | 描述 |
| 卡口车辆库管理 | 增删改查车辆库信息，车辆库最多支持16个,车辆信息最多1W 支持批量添加、删除、划归、取消划归、导入、导出等，支持基于车牌号码、车牌类型、车身颜色、车牌颜色等条件查询 |
| 车辆匹配配置 | 车辆匹配识别原因：被抢车、被盗车、嫌疑车、交通违法车、紧急查控车 （报警记录可在数据检索模块查询） |
| 卡口实况 | 支持查看视频点实况 （过车记录可在数据检索模块查询） |
| 停车场 | 描述 |
| 出入口车辆库管理 | 增删改查车辆库信息，车辆库最多支持16个，车辆信息最多1W 增删改查、导入、导出车牌信息，支持批量操作 支持按车牌号码、车牌类型、车牌颜色、车身颜色查询车牌信息 |
| 出入口实况 | 支持查看实况 支持远程开闸操作，右键开闸；组织树显示通道信息处开闸；实况操作栏处开闸 |
| 过车记录 | 查询条件：起止时间、车牌号码、车主姓名、车身颜色、出入口、方向（进出） 记录展示内容：车牌图片、车牌号码、车主姓名、车身颜色、出入口、过车时间 支持批量导出过车记录 |
| 人数统计 | 描述 |
| 人流量统计区域 | 人流量统计区域支持添加/编辑/删除，检测区域最多8个，每个区域下最多32个通道 支持报警配置；区域名称、推送周期、滞留人数报警阈值（严重、中度、普通）、通道 |
| 人员密度检测区域 | 人员密度检测区域支持添加/编辑/删除，检测区域最多16个，每个区域下只有1个通道 支持报警配置；区域名称、推送周期、人员密度报警阈值（严重、中度、普通）、通道 |
| 统计展示 | 按照推送周期实时更新并在最右侧卡片上显示区域的人数（进入人数、可进入人数、离开人数、滞留人数）、通行状态 人员密度(可进入人数、当前人数)、区域状态 |
| 人流量报表统计 | 人流量统计支持按分、时、天、月进行报表统计 支持折线图和柱状图展示，可根据进入、离开、滞留的单独及组合展示 支持某时间段进入、离开、滞留及通道详情查看和导出报表信息 |
| 混行检测 | 描述 |
| 混行检测 | 支持机/非/人实况和抓拍记录展示 人员支持通道、时间、性别、年龄、眼镜类型、口罩状态条件查询检测记录信息 行人支持通道、时间、性别、年龄、发型、上衣风格、上衣颜色、下衣风格、下衣颜色、鞋子、背包方式条件查询检测记录信息 非机动车支持通道、时间、车辆类型、行驶方向、速度条件查询检测记录信息，检测支持关联人员面部特征信息 机动车支持通道、时间、车牌号码、车辆类型、车牌颜色、车牌类型、车标、行驶方向、速度、车身颜色条件查询检测记录信息 |
| 行为检索 | 描述 |
| 设备检索 | 根据起止时间、报警类型（越界检测、区域入侵）查看VCA告警抓图及录像 |
| 中心检索 | 查询：支持按所有、行人、非机动车、机动车、起止时间以及报警类型（越界检测、区域入侵、进入区域、离开区域）查看告警抓图及录像 |
| 数据检索 | 描述 |
| 人员检索 | 支持按属性、按事件、以图搜图类型查询 1、按属性查询 （1）查询条件：通道名称、抓拍时间、性别、年龄、眼镜类型、口罩状态、体温，查询记录支持以图搜图 （2）支持查看报警图片和录像、目标特征 （3）支持数据导出 2、按事件查询 （1）查询条件：匹配识别类型（匹配报警、不匹配报警）、报警源、报警时间、姓名、证件号、报警源、性别、口罩状态、体温 （2）支持查看报警图片和录像、目标特征 （3）支持数据导出 3、以图搜图支持按人员库图（VMS平台人员库）和本地上传的人员图片检索NVR设备上过人记录和人员库中的目标图片，支持查看报警图片和录像 |
| 行人检索 | 1查询条件：通道名称、抓拍时间、性别、年龄、发型、上衣风格、上衣颜色、下衣风格、下衣颜色、鞋子、背包方式 支持查看报警图片和目标特征 支持数据导出 |
| 机动车检索 | 查询类型支持按属性、按事件 1、按属性查询 （1）查询条件：通道名称、抓拍时间、车牌号码、车辆类型、车牌颜色、车牌类型、车标、行驶方向、速度、车身颜色 （2）支持查看报警图片和录像、目标特征 （3）支持数据导出 2、按事件查询 （1）查询条件：匹配识别类型（匹配报警、不匹配报警）、报警源、报警时间、车牌号码、车牌颜色、匹配识别原因、车身颜色 （2）支持查看报警图片和录像、目标特征， （3）支持数据导出 |
| 非机动车检索 | 查询条件：通道名称、抓拍时间、车辆类型、行驶方向、速度 支持查看报警图片和目标特征 支持数据导出 |
